一、产品概述

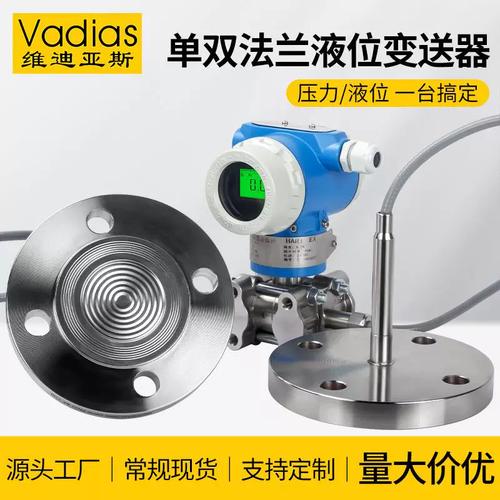

3051双法兰液位计智能差压变送器是目前工业自动化领域应用极为广泛的高精度液位测量仪表。它基于微差压传感技术，结合双法兰远传密封结构，能够有效解决高温、腐蚀、易堵塞等复杂工况下的液位测量难题。该变送器由3051智能差压变送器本体、双法兰远传装置（毛细管+法兰膜片）组成，通过测量容器内液体产生的差压，准确换算出液位高度。该系列产品也衍生出单法兰远传型、微差压型等多种配置，满足多样化的现场需求。
二、工作原理
1. 基本差压测量原理
液位高度与差压的关系式为：
ΔP = ρ × g × H
其中：ΔP为差压（Pa），ρ为介质密度（kg/m³），g为重力加速度（9.8m/s²），H为液位高度（m）。
3051智能差压变送器通过内部的微差压传感器检测正、负压室的压力差，并将其转换为4~20mA模拟信号或数字信号（如HART、Profibus-PA）输出。
2. 双法兰远传结构的作用
双法兰液位计的两个法兰分别安装在容器侧壁的上下两处（或顶部与底部），法兰上的隔离膜片通过毛细管与变送器本体内的传感器相连。当液位变化时，膜片受到的压力通过填充液（通常为硅油或氟油）传递至传感器，从而测得差压。这种结构特别适用于以下情况：
- 介质具有腐蚀性、粘稠、易结晶或易汽化；
- 容器无法直接开孔安装普通差压变送器；
- 需要高温隔离或卫生级连接。
三、主要类型与区别
| 类型 | 结构特点 | 适用场景 |
|------|----------|----------|
| 双法兰液位变送器 | 两个远传法兰，分别接高压侧和低压侧 | 密闭容器液位测量，尤其是有腐蚀性或粘稠介质 |
| 单法兰液位变送器 | 仅一个远传法兰（通常接高压侧），低压侧直接接大气或另配引压管 | 敞口容器或常压罐液位测量 |
| 微差压变送器 | 高精度微差压传感器，量程可低至0~100Pa | 小量程液位、低密度介质、微小压力差测量 |
| 压差传感器 | 通用型差压检测元件 | 与各种远传装置配套，实现液位、流量、密度测量 |
3051双法兰液位计以智能差压变送器为核心，结合压差传感器和单/双法兰远传技术，特别是微差压型号，为各种苛刻工况提供了灵活、可靠的液位测量解决方案。正确选型和规范安装是确保测量精度的关键。
