在工业自动化控制领域，压力、差压和液位是三种极为常见的测量参数。为了精确获取这些参数，工程师们开发了多种专用仪表，其中压力变送器、差压变送器、单法兰液位变送器和双法兰液位变送器是最具代表性的几类。它们虽然同属变送器家族，但在工作原理、结构特点和应用场景上各有侧重。本文将对这些仪表进行系统梳理，帮助读者更好地理解和选型。
一、压力变送器：基础的压力测量
压力变送器是一种将压力信号转换为标准电信号（如4-20mA、0-10V）的仪表，用于测量气体、液体或蒸汽的绝对压力、表压力或负压。其核心原理是：压力作用于传感器的膜片，使其产生微小位移，通过应变片或电容等元件将位移转换为电信号，再经放大和线性化处理后输出。
压力变送器广泛应用于石油、化工、供水、供暖等行业，例如监测管道压力、储罐压力或泵出口压力。选型时需考虑量程、精度、介质兼容性、过程连接方式以及环境防护等级。
二、差压变送器：测量压差的多面手
差压变送器顾名思义，用于测量两个压力点之间的差值。它通常有两个压力接口（高压侧和低压侧），分别接入被测系统的高压端和低压端。传感器感应两侧压力差，并输出与差压成正比的标准信号。
差压变送器的用途非常广泛：
- 流量测量：与孔板、喷嘴等节流装置配合，通过测量节流件前后的差压来推算流量。
- 液位测量：通过测量容器底部与顶部（或参考点）的差压，间接得到液位高度。
- 过滤器监测：测量过滤器进出口压差，判断滤网是否堵塞。
- 密度测量：结合固定高度差，差压可反映介质密度。
由于差压变送器需要引压管连接，安装时需注意引压管的正确敷设、排气排液以及防冻保温，以避免测量误差。

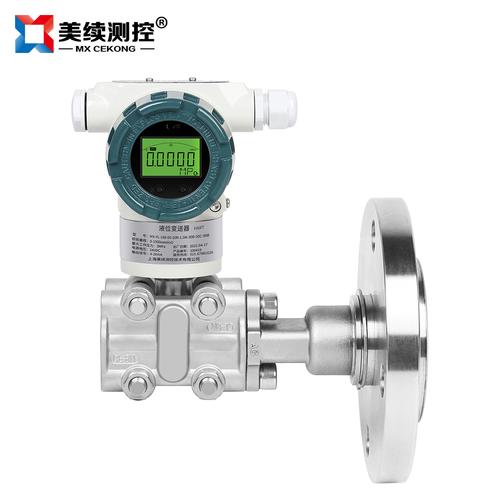

三、单法兰液位变送器：简化液位测量
单法兰液位变送器实际上是一种特殊设计的差压变送器，其高压侧直接通过一个法兰安装在容器底部（或侧面底部），低压侧则通大气或连接到容器顶部气相空间。它省去了复杂的引压管线，特别适合测量粘稠、易结晶、易凝固的介质液位。
工作原理：变送器的高压侧法兰膜盒直接接触被测介质，感受液柱静压；低压侧参考压力（通常为大气压）通过毛细管或直接敞口引入。变送器计算两侧差压，并根据介质密度换算成液位高度。
单法兰液位变送器结构紧凑，安装方便，但对于高粘度或含固体颗粒的介质，法兰膜片可能被污染或堵塞，需定期清洗。当容器内为带压气体时，低压侧必须连接到容器顶部，形成真正的差压测量。
四、双法兰液位变送器：应对密封与腐蚀性介质
双法兰液位变送器是在单法兰基础上发展而来，其高压侧和低压侧均配备法兰膜盒，并通过毛细管与变送器本体相连。两个法兰分别安装在容器的底部和顶部（或液相和气相取压点），膜盒感受各自压力，通过毛细管内的硅油等填充液传递压力至传感器，从而测得差压并计算液位。
双法兰液位变送器的突出优势在于：
- 隔离腐蚀性介质：膜片和法兰可选用耐腐蚀材质，毛细管传递压力，避免介质直接接触变送器本体。
ー 避免引压管问题：无需引压管，杜绝了引压管堵塞、冻结、泄漏等问题。
- 适用于高粘度、易结晶介质：法兰膜片平齐安装，不易积料，且可选用凸面或平膜片。
- 用于真空或带压容器：两侧法兰密封，能适应负压或高压工况。
双法兰变送器的毛细管系统对温度变化敏感，安装时需注意两根毛细管尽量保持同温，否则会引起零点漂移。其成本较高，安装和维护需要专业操作。
五、如何选择：场景决定方案
在实际工程中，选择哪种变送器取决于具体工况：
- 若仅需测量管道或罐体的单一压力点，压力变送器是最经济直接的选择。
- 若需要测流量、过滤器压差或开口容器液位，差压变送器配合引压管是经典方案。
- 若介质粘稠、易结晶，且容器开口（常压），单法兰液位变送器可简化安装，减少维护。
- 若介质腐蚀性强、易凝固，或容器密闭带压/真空，双法兰液位变送器凭借全隔离结构和毛细管远传特性成为首选。
无论哪种变送器，安装位置、零点迁移、量程设置和定期校验都是保证测量精度的关键。例如，用于液位测量的差压变送器，需根据介质密度和安装高度进行正负迁移计算，否则输出会偏离实际液位。
##
压力变送器、差压变送器、单法兰和双法兰液位变送器构成了工业压力/液位测量的基础工具链。它们看似相似，实则关注意义不同：压力针对单点，差压关注两点之差，而法兰式液位变送器是差压原理在液位测量中的工程化延伸。理解各自的工作原理和适用边界，才能在设计、安装和维护中做出最优选择，确保生产安全与效率。
